Комплект фазово-контрастний з планахроматичною оптикою

Фазово-контрастний пристрій використовується для спостереження малоконтрасних, прозорих об'єктів, а також дозволяє описувати форми і структури інформативних ділянок мікроорганізмів та знаходити кордони їх областей.

Метод фазового контрасту і його різновид - т.з. метод «аноптрального» контрасту призначений для отримання зображень прозорих і безбарвних об'єктів, невидимих ​​при спостереженні за методом світлого поля. До таких належать, наприклад, живі незабарвлені тваринні тканини. Суть методу в тому, що навіть при дуже малих відмінностях в показниках заломлення різних елементів препарату світлова хвиля, що проходить через них, зазнає різних змін по фазі (набуває т.з. фазовий рельєф).Ці фазові зміни, що не сприймаються безпосередньо ні оком, ні фотопластинкою, за допомогою спеціального оптичного пристрою перетворюються в зміни амплітуди світлової хвилі, тобто в зміни яскравості («амплітудний рельєф»), які вже помітні оком або фіксуються на фоточутливому шарі. Іншими словами, в одержуваному видимому зображенні розподіл яскравостей (амплітуд) відтворює фазовий рельєф. Отримане таким чином зображення називається фазово-контрастним.

Завдяки застосуванню цього способу мікроскопії контраст живих нефарбованих мікроорганізмів різко збільшується і вони виглядають темними на світлому фоні (позитивний фазовий контраст).

Фазово-контрастний пристрій може бути встановлений на будь-світловому мікроскопі і складається з:

• Набір фазових об'єктивів (3 шт) зі спеціальним фазовим пластинками.
• Конденсор з диском, що повертається. У ньому встановлені кільцеві діафрагми, відповідні фазовим пластинкам в кожному з об'єктивів.
• Допоміжний телескоп для налаштування фазового контрасту.

Налаштування фазового контрасту полягає в наступному:

• Замінюють об'єктиви і конденсор мікроскопа на фазові (позначені літерами Ph).
• Встановлюють об'єктив малого збільшення. Отвір в диску конденсора повинен бути без кільцевої діафрагми (позначений цифрою "0").
• Налаштовують світло.
• Вибирають фазовий об'єктив відповідного збільшення і фокусують його на препарат.
• Повертають диск конденсора і встановлюють відповідну об'єктиву кільцеву діафрагму.
• Виймають з тубуса окуляр і вставляють на його місце допоміжний телескоп. Налаштовують його так, щоб були різко видні фазова пластинка (у вигляді темного кільця) і кільцева діафрагма (у вигляді світлого кільця того ж діаметра). За допомогою регулювальних гвинтів на конденсорі поєднують ці кільця. Виймають допоміжний телескоп і знову встановлюють окуляр.

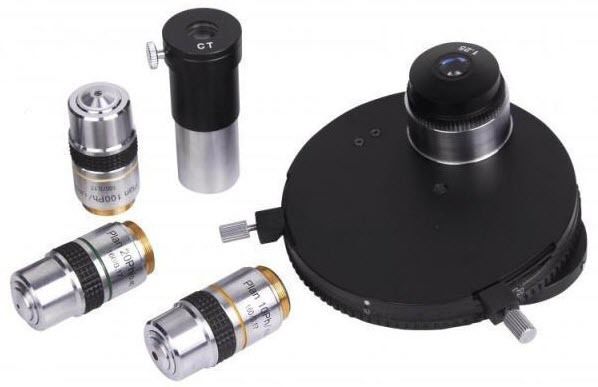

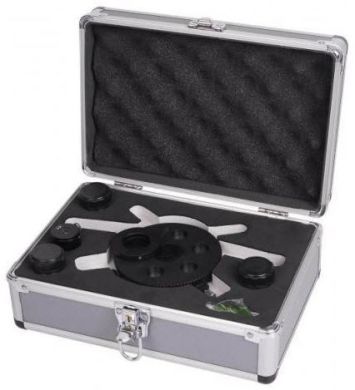

Комплект поставки:

• Об'єктиви: PLAN 10 Ph/0.25 160/0,17; PLAN 40 Ph/0.65 160/0,17; PLAN 100 Ph/1.25 OIL 160/0,17.
• Конденсор з диском, що повертається.
• Телескоп (допоміжний окуляр) для налаштування фазового контрасту.
