Апарат високочастотний електрохiрургiчний ЕХВА-350М/120Б "Надія-2" (модель ЕХВЧ-50РХ)

Призначення

Апарат призначений для коагуляції і різання м'яких тканин і кровоносних судин організму струмом високої частоти (ВЧ) в мікрохірургії, нейрохірургії, косметології, офтальмології, стоматології и ветеринарії.

Апарат призначений для експлуатації в спеціально обладнаних приміщеннях при температурі навколишнього повітря від 10°С до 35°С і відносної вологості 80 % при температурі навколишнього повітря 25°С.

Класифікація апарата:

• Вид кліматичного виконання апарата — УХЛ 4.2 за ГОСТ 15150.
• Залежно від стійкості до механічних дій при експлуатації апарат відноситься до групи 2 згідно з ГОСТ 20790.
• Залежно від можливих наслідків відмови апарат відноситься до класу В згідно з РД 50-707.
• Тип захисту від поразки електричним струмом - клас II, тип ВF, по ДСТУ 3798 (IEC 601-1-88).
• Ступінь захисту корпусом апарату - код ІР24, педалі - код ІРХ7, по ГОСТ 14254.
• Режим роботи - повторно-короткочасний, по ДСТУ 3798 (IEC 601-1-88).
• Потенційний ризик застосування - виріб класу ІІ б, по ДСТУ 4388.
• Апарат відноситься до виробів, що непридатні для експлуатації за наявності горючих сумішей анестетика згідно з вимогами ДСТУ 3798 (IEC 601-1-88).

Пристрій і принцип роботи

Конструкція апарата

Конструктивно апарат виконаний у вигляді двох окремих блоків - електронного блоку і ножної педалі.

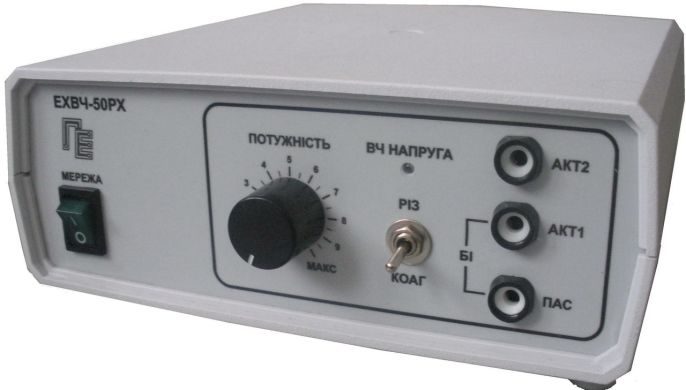

Передня панель електронного блоку

Електронний блок виконаний в пластмасовому корпусі, який складається з двох кришок: нижньої і верхньої, і двох панелей: передньої (лицевої) і задньої.

На передній панелі електронного блоку розташовані наступні органи управління і індикації:

• Тумблер-індикатор "МЕРЕЖА" (1) включення апарату.
• Ручка (2) регулювання вихідної потужності.
• Сигнальний індикатор (3) синього кольору, включення ВЧ-генератора.
• Тумблер (4) переключення режимів роботи апарата: різання (РІЗ) або коагуляція (КОАГ).
• Роз’єм "ПАС" (5) для підключення кабелю пасивного електрода.
• Роз’єм "АКТ 1" (6) - для підключення кабелю з утримувачем активних електродів (утримувача голок для епіляції).
• Роз’єм "АКТ 2" (7) - для підключення кабелю з утримувачем активних електродів.
• Роз’єми "АКТ 1" (6) і "ПАС" (5) - призначені для підключення електродоутримувача біполярного пінцета.

Задня панель електронного блоку

З боку задньої панелі електронного блоку виведені: роз’єм "ПЕДАЛЬ" (1) - для підключення ножної педалі, кабель (2) живлення апарату для підключення його в мережу 220 В, 50 Гц.

Ножна педаль

Конструкція ножної педалі являє собою підлогову платформу. Платформа (1) підпружинена і може переміщуватись у вертикальній площині - вниз (включення ВЧ-напруги) при натисканні ногою і уверх (відключення ВЧ-напруги) якщо її відпустити.

З'єднання електронного блоку і педалі здійснюється кабелем за допомогою штекера (2).

Принцип роботи

Апарат є джерело струму високої частоти. ВЧ-напруга подається на активний і пасивний (монополярні) електроди або на біполярний пінцет (електрод) і підводиться до тканин оперованого пацієнта.

Електрохірургічний ефект різання і коагуляції заснований на забезпеченні достатньо високого ступеня нагріву біологічних тканин вузьким потоком ВЧ-струму в місці дотику активного електроду або між кінцями біполярного пінцета.

При роботі монополярними електродами розмір активного електроду значно менше пасивного електроду, що забезпечує щільність струму, що протікає через тканину значно більше у активного електроду. Біля нього має місце найбільший ступінь нагріву тканини. При достатньо великій потужності, що виділяється в тканині біля активного електроду, тканинна рідина перетворюється на пару, яка розриває тканину, і відбувається різання.

При роботі біполярним пінцетом обидва електроди є активними. Розміри електродів однакові і розташовані вони близько один від одного. При подачі на ці електроди ВЧ-напруги між ними протікає струм, який нагріває тканину. При певній температурі відбувається згортання білкових речовин тканини, що містяться в ній, тобто відбувається коагуляція.

Основні технічні данні і характеристики

1. Апарат забезпечує два види роботи різання (РІЗ) та коагуляція (КОАГ).
2. Максимальна вихідна потужність при оптимальному навантаженні (500±50 Ом) - 50±10 Вт.
3. Мінімальна вихідна потужність при оптимальному навантаженні – не більше 3 Вт.
4. Регулювання вихідної потужності у всіх режимах роботи дискретне, від мінімальної до максимальної.
5. Діапазон навантажень - 10 - 5000 Ом.
6. Основна частота вихідної високочастотної напруги - 1760 кГц.
7. Модуляція вихідного високочастотного сигналу в режимі коагуляція (КОАГ) - 22±2,2 кГц.
8. Напруга живлення апарату - напруга мережі змінного струму 220±22 В з частотою 50±1 Гц.
9. Потужність споживання не більш - 80 ВА.
10. Час готовності апарату до роботи після його включення в мережу - не більше 5 с.
11. Апарат забезпечує протягом 8 годин роботу з максимальною вихідною потужністю на оптимальне навантаження в повторно-короткочасному режимі: час включення вихідного ВЧ-струму - 10 с., час паузи - 30 с.
12. Час знаходження апарату постійний включеним в мережу живлення - не більше 8 годин.
13. Габаритні розміри:
    • електронного блоку – 190×200×75 мм;
    • педалі - 100×200×50 мм.
14. Маса, не більш: електронного блоку - 1,5 кг, педалі – 0,5 кг.
15. Довжина кабелю, що з’єднує електронний блок і педаль, - не менше 1,5 м.

Склад виробу і комплект постачання

Комплектність апарату представлена в таблиці
